新2. pads layout / PCB decal과 cae decal 연동 (21.08.05)

저번에 pads logic에서 cae decal과 part type을 만들었다. 이번에는 pads layout에서 pcb decal을 그려서 pads logic과 연결해보겠다.



직접 그려서 PCB decal 저장하기

우선 그릴 logic part를 정한다. 이번에는 dip 타입의 display를 준비했다.

vfd display(hcms-2913)

위의 파트의 데이터 시트를 찾아서 실제 사이즈를 알아본다.

핀 사이즈는 만능기판과 같은 사이즈에 간격도 2.54로 만능 기판 사이즈이다. 위아래는 2.54*3이다. 그렇다면 layout에서 g2.54로 해서 그리면 될 것 같다.



pads layout에 들어가 tools-pcb decal editor로 들어간다.

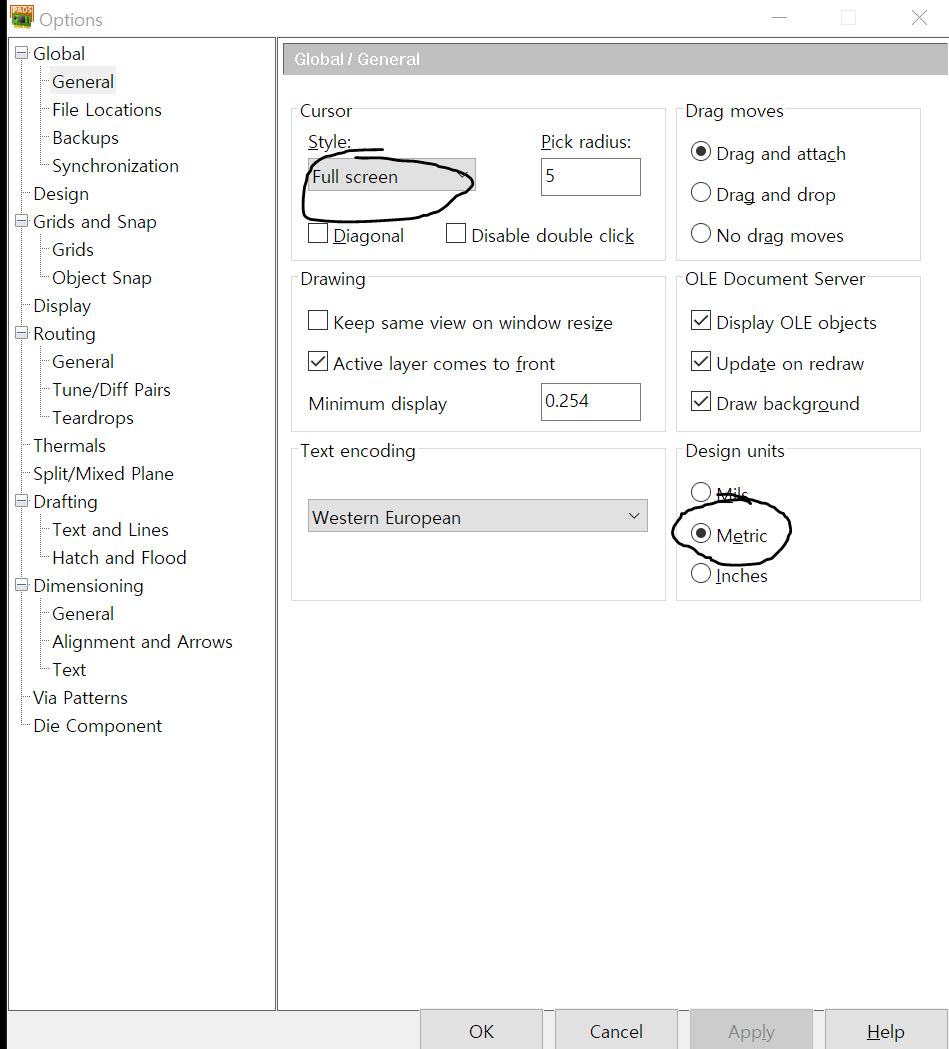

ctrl+enter로 옵션을 킨 후 design units 를 Metric으로 바꾼다. 이것이 mm 규격이다.

검은 화면에서 g2.54를 눌러 규격을 2.54mm로 바꿔준다. 그리고 terminal을 누르고 ok를 누른다. 이러면 점을 찍는 대로 1번부터 핀 구멍이 생긴다.

규격대로 구멍을 뚫고 그림을 그려서 아래와 같이 만들어 주었다. 여기서 주의할 점은 위의 logic 그림과 핀 번호가 같은지 확인하며 그려야 한다. 예를 들면 3번 핀이 reset인데 같은 위치에 같은 번호인지 확인해야 한다. 무조건 같은 번호가 같은 곳으로 연결이 된다. 이 점만 명심하면 된다. 나는 logic도 실제와 같이 비슷하게 그려서 헷갈리지 않지만 실제와 다르게 그릴 수도 있고 핀을 power로 연결해놓으면 vcc 핀이 안 보이게 할 수도 있다. 그때도 헷갈리지 않고 핀 번호를 보고 거기에 연결된 것을 보고 번호를 맞춰주면 된다.

이제 저장하면 되는데 이때 또 주의해할 점은 logic에서 만들 때 작명했던 이름과 같게 해야 한다는 것이다. 그래야 자동으로 맞춰준다. 이름이 기억이 안 나면 logic에서 decal 이름을 확인하고 저장한다. 파트를 더블클릭하면 저런 화면이 나온다. 나는 part type 만들 때 pcb decal 이름을 vfd_display로 했기 때문에 pcb decal을 저장할 때 vfd_display로 했고 그러면 저렇게 자동으로 저장되며 그림이 보인다.

pcb decal을 저장하기 전에는 not found 로 나온다.



직접 그리지 않고 decal 저장하기

사실 직접 다 그리는 건 개손해이다. 너무 귀찮고 작업 속도도 너무 느려진다. 그래서 많이 쓰이는 부품은 찾아서 쓰는 게 좋다. 예를 들면 칩저항 1608 사이즈를 pcb decal로 만들 때, 이미 만들어져 있는 것을 사용하는 것이 좋다.



file-library에서 *0603* decal을 찾아본다.

바로 나온다. b^^

혹시 몰라 사이즈를 재보니 1608 사이즈가 맞다. 땜하기 편하라고 양 옆의 여유도 있다. pads가 미국 꺼라 mils 단위여서 0603으로 찾는 것이 편하다. 이후에 save decal as - usr - 내 칩 저항/커패시터/인덕터 이름으로 저장하면 된다. logic에서 잘 저장이 되었는지 확인해본다. 이러한 점 때문에 cae decal과 part type과 pcb decal 이름을 맞춰주면 편하다.
